Routine grafiche I di D. Toma – C64 – BASIC/LM

Rivista: Commodore Computer Club (IT) – N.ro: 10 / aprile 1984 – Trascrizione: David La Monaca

La rivista Commodore Computer Club in Italia rappresentò negli anni ’80 un punto di riferimento per tutti i possessori di macchine Commodore a 8-bit e, in seguito, anche dei moltissimi fan di Amiga. Il “taglio” della rivista offriva a tutti coloro che non volevano soltanto giocare o utilizzare software applicativo l’opportunità di conoscere l’hardware e la programmazione software dei loro sistemi, con articoli semplici e ben commentati, spesso accompagnati da listati in BASIC o Linguaggio Macchina / Assembly, tutti validi aiuti per chi volesse passare al lato oscuro del codice.

Un esempio fra i più rappresentativi dei contenuti che ogni mese la rivista di Systems Editoriale è senza dubbio l’articolo sulle routine grafiche I di Danilo Toma nella loro prima incarnazione, uscita nell’aprile del 1984 sul numero 10.

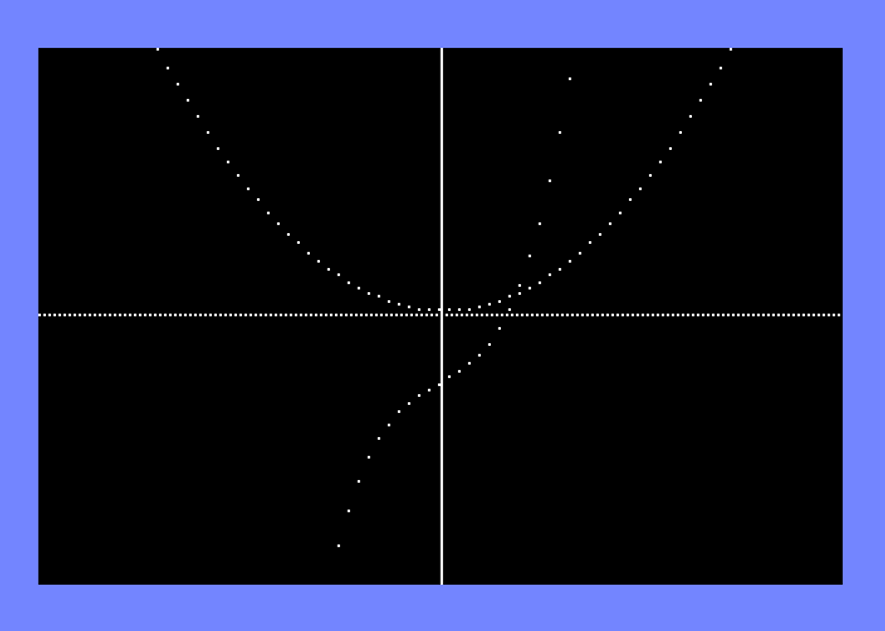

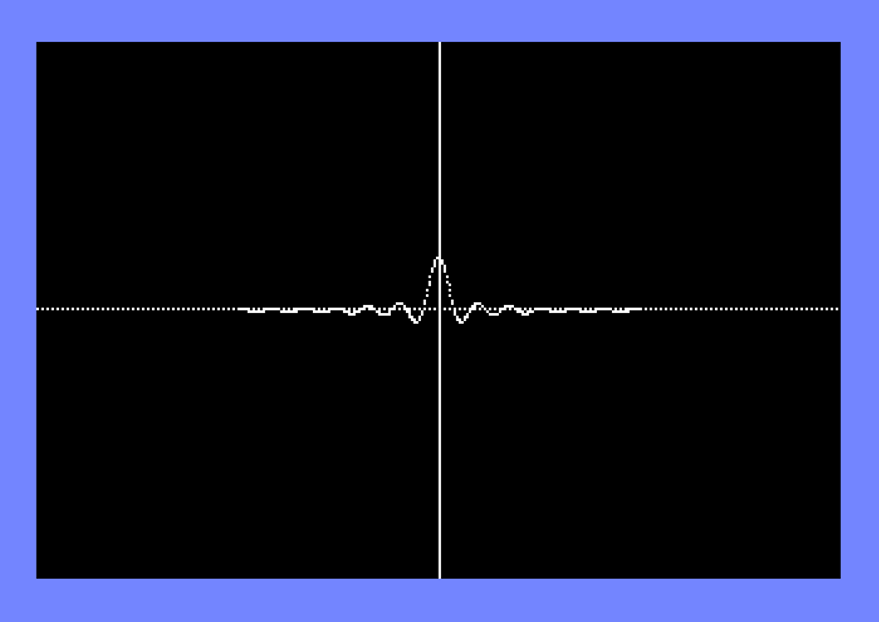

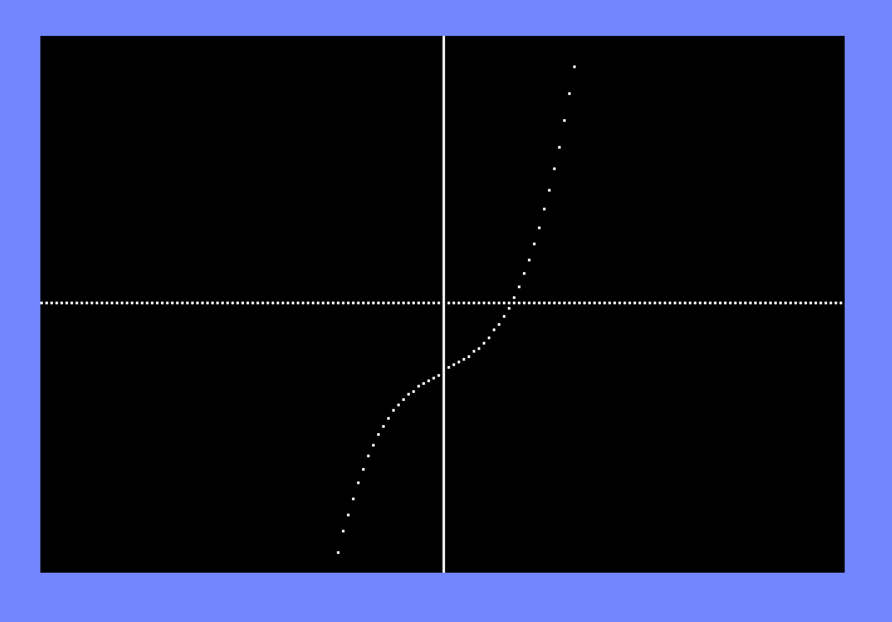

Le Routine Grafiche I cercavano di rimediare ad una delle mancanze più sentite del BASIC V2 del C64, ossia l’assenza di supporto per la grafica in alta risoluzione del VIC-II, cioè la modalità 320×200 pixel a 2 colori, uno per lo sfondo ed uno per il tracciamento di punti e linee. La prima versione delle routine grafiche propone la possibilità di attivare la modalità grafica, pulire lo schermo, scegliere i colori di base e tracciare punti (routine di plot) e linee (routine di draw). Il tutto tramite il caricamento delle routine e chiamate SYS alle diverse locazioni di memoria corrispondenti alle operazioni grafiche. Dal numero 10 in avanti, le routine grafiche vennero utilizzate dalla rivista come tool di riferimento per tutti gli articoli in cui si faceva uso della grafica. Almeno fino al numero 14 della rivista, nel quale venne pubblicata la versione II delle routine, molto più complete e semplici da utilizzare.

Per tutte le informazioni sulle routine grafiche, vi rimandiamo alla consultazione del numero 10 della rivista il cui PDF si trova facilmente in Rete. Qui di seguito forniamo l’immagine di un dischetto ccc10-routine-grafiche.d64 e le istruzioni base per utilizzare le routine, il cui listato principale include al suo interno un esempio d’uso. Un secondo esempio base si trova sul medesimo dischetto e può essere utilizzato per cominciare a scrivere un nuovo programma che utilizzi le routine e la pagina grafica del C64.

1. Sul C64 originale, inserite il dischetto su cui avete precedentemente copiato tutti i file forniti in questo articolo. Allo scopo effettuate il download dell’immagine disco ccc10-routine-grafiche.d64. Se utilizzate un emulatore, basta assegnare al drive #8 l’immagine disco D64.
2. Caricate le routine in BASIC con il comando LOAD”ROUTINE GRAFICHE”,8. Al termine del caricamento digitate RUN e premete il tasto Return per attivare le routine e visualizzare la demo inclusa.
3. Al termine digitate NEW e premete invio per liberare la memoria riservata al BASIC. Le routine grafiche in Linguaggio Macchina sono a questo punto già attivate e pronte all’uso in un’area di memoria protetta a partire dalla locazione 49152 ($c000).
4. Caricare poi l’esempio incluso nell’immagine disco con LOAD”ESEMPIO”,8 e, a caricamento avvenuto, digitate RUN seguito da Return. Il semplice programma di esempio partirà e la pagina grafica del C64 verrà attivata. Il programma d’esempio può essere usato come base di partenza per scrivere un programma più complesso che faccia uso della grafica in alta risoluzione.

   Download link: ccc10-routine-grafiche.d64

Titolo: Routine Grafiche I
Piattaforma: Commodore 64
Genere: Tool/Estensione comandi BASIC
Linguaggio: BASIC/LM
Autore versione originale: Danilo Toma
Pubblicazione: Commodore Computer Club n. 10, aprile 1984

Digitazione/Elaborazione: David La Monaca
Anno: 2026 (marzo)
Download: file .D64 completo di programma esempio
Esempi: inclusi nel listato delle routine

Qui di seguito trovate il codice in linguaggio BASIC da copiare sul vostro Commodore 64 originale oppure su un emulatore. Per PC Windows 10/11 suggeriamo VICE con il supporto dell’editor e compilatore CBM Prg Studio.

Di seguito le istruzioni per caricare il listato sull’emulatore VICE:
– Copiare il listato qui sotto e incollatelo in CBM Prg Studio.
– I codici dei caratteri speciali presenti nel listato saranno trattati da CBM Prg Studio e convertiti nei corrispondenti simboli del BASIC V2.
– Selezionare Generate .prg (current file) per ottenere il file programma con estensione .prg (ad es. routinegrafiche.prg)
– Lanciare l’emulatore VICE e dal menu File > Smart attach… > routinegrafiche.prg
– Digitare RUN e premere il tasto Return per attivare le routine in RAM

Buon divertimento!
Download link: ccc10-routine-grafiche.d64

Attenzione – Nel listato i caratteri ‘>’ e ‘<‘ potrebbero essere stati sostituiti dai rispettivi codici di encoding HTML ‘&gt;’ e ‘&lt;’. Nel caso siano presenti, sostituite questi valori nel listato prima di caricarlo nell’emulatore.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
1 rem ** routines grafiche per cbm 64 **

2 rem ***  di  danilo  toma        ***

3 rem ***  via pordenone 13        ***

4 rem ***  milano tel. 02/2159024  ***

5 rem ***                          ***

6 rem ********************************

7 rem

70 print"{clear}"spc(252)"{reverse on}lettura dei dati":fori=49152to49868:reada:pokei,a:next

90 rem

95 rem ***  esempio di draw e plot  ***

99 rem

100 clr:x1%=0:y1%=0:x2%=0:y2%=0:rem *** variabili scelte per le coordinate

110 dr=49728:pl=49693:sc=49763:cl=49785:mo=49821:rem ** indirizzi delle routine

200 syssc:rem *** pulisce lo schermo

210 poke251,3:poke252,6:syscl:rem *** definisce i colori della pag. grafica

220 poke248,1:sysmo:rem *** passa al map mode

300 poke2,1:rem *** flag "disegna/cancella" settato per disegnare

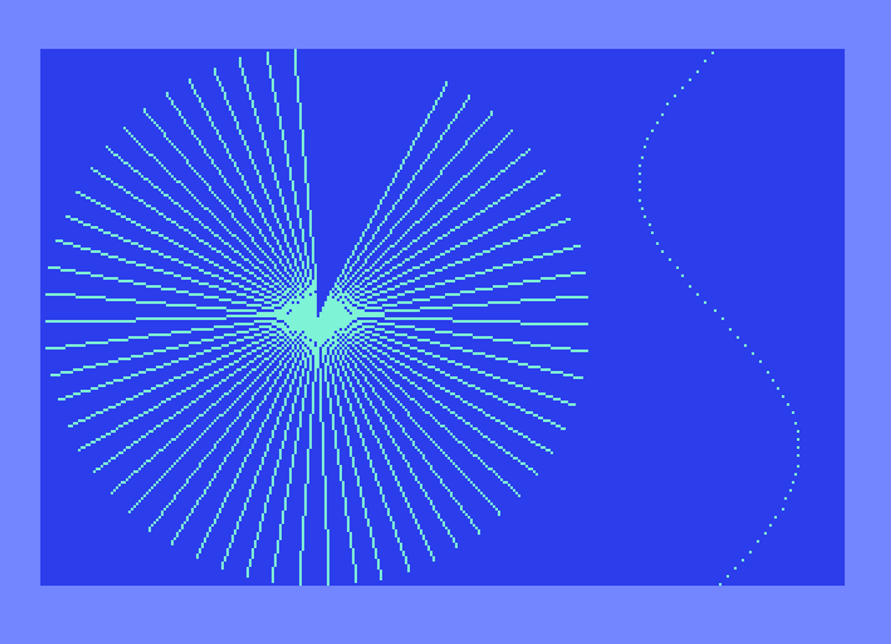

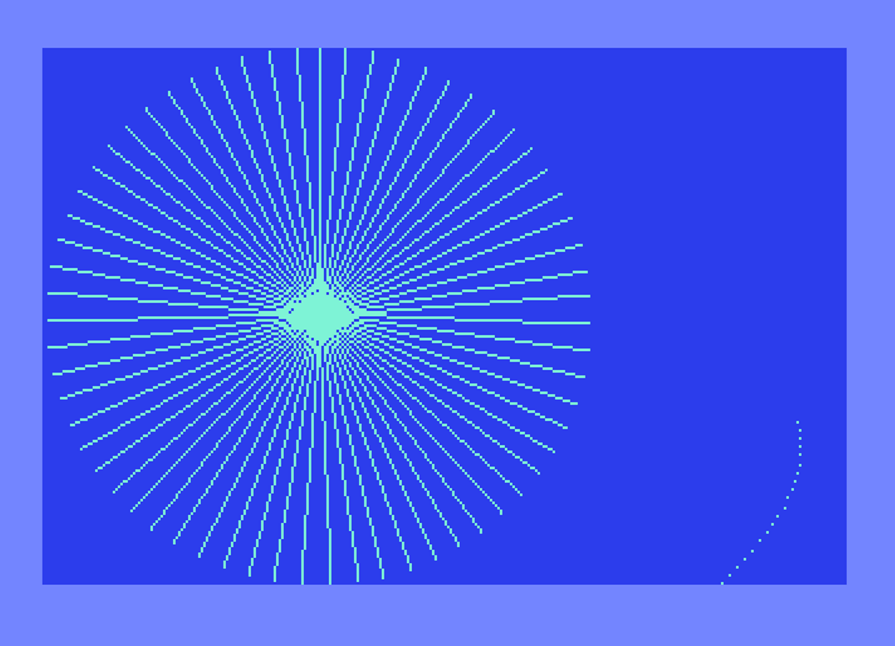

310 x1%=110:y1%=100:fori=0to6.29step.1

320 x2%=sin(i)*108+110:y2%=cos(i)*100+100:sysdr:rem *** draw

330 next

340 fori=0to6.29step.1

350 x1%=sin(i)*32+270:y1%=i*32:syspl:rem *** plot

360 next

380 ifpeek(2)<>0thenpoke2,0:goto310:rem *** flag settato per cancellare

480 rem

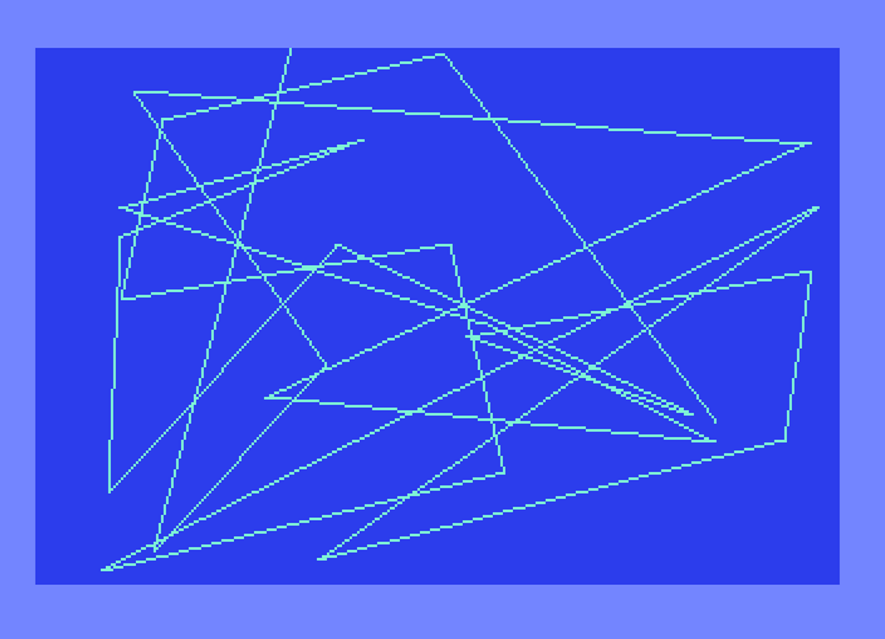

500 rem ***  altro esempio di draw  ***

550 poke2,1

560 fori=0to40:x1%=x2%:y1%=y2%

570 x2%=rnd(1)*320:y2%=rnd(1)*200:sysdr

580 fork=0to100:next:rem *** ciclo di rallentamento

590 next

600 fork=0to2000:next

700 poke248,0:sysmo:rem *** passa al text mode

999 end

3600 data 73,255,149,250,181,249,73,255,149,249,246,249,208,2,246

3700 data 250,160,202,162,255,96

5000 data 160,17,177,45,133,93,136,177,45,133,94,160,24,177,45,133,95,136,177

5010 data 45,133,96

5020 data 160,3,177,45,133,87,136,177

5030 data 45,133,88,160,10,177,45,133,91,133,78,136,177,45,133,92,133,79,96

5040 data 234,234

5100 data 160,232,162,0,56,165,93,229,87,133,249,165,94,229,88,133,250,16,3,32

5110 data 0,192,140,55,193,142,59,193,160,198,138,208,2,160,230,140,62,193

5200 data 160,232,162,0,56,165,95,229,91,133,253,165,96,229,92,133,254,16,5

5210 data 162,4,32,0,192,140,106,193,142,110,193,134,89,134,90

5215 data 160,198,138,208,2,160,230,140

5220 data 113,193,160,56,169,229,224,0,208,4,160,24,169,101,140,72,193,141,75

5230 data 193,141,81,193,141,87,193,141,93,193,169,234,141,115,193

5450 data 165,249,208,2,165,250,208,27,169,96,141,115,193,24,144,3

5500 data 32,104,193,32,141,193,165,78,197,95,208,244,165,79,197,96,208,248,96

5600 data 230,249,208,2,230,250,230,253,208,2,230,254

5650 data 169,0,133,251,133,252,133,247,133,248,162,33,165,247,56,229,249

5700 data 168,165,248,229,250,144,5,133,248,152,133,247,38,251,38,252,38

5800 data 253,38,254,38,247,38,248,202,208,224

5850 data 165,247,208,4,165,248,240,7,162,0,232,246,250,240,251

5900 data 160,1,165,253,208,6,165,254,208,2,160,0,132,80

6000 data 24,144,11,166,87,232,134,87,224,0,208,2,230,88

6050 data 165,91,133,78,165,92,133,79

6100 data 24,165,89,101,251,133,89,165,90,101,252,133,90,165,91,101,253,133,91

6130 data 165,92,101,254,133,92

6180 data 32,141,193,165,80,240,24,166,78,232,134,78,224,0

6200 data 208,2,230,79,234,165,78,197,91,208,231,165,79,197,92,208,248

6400 data 165,87,197,93,208,175,165,88,197,94,208,248,96

7050 data 165,88,240,12,201,1,240,1,96,165,87,201,64,144,1,96

7100 data 165,79,240,1,96,165,78,201,200,144,1,96

7250 data 165,78,41,7,133,247,165,78,74,74,41,254,168

7300 data 185,235,193,56,229,247,133,247,185,236,193,24,101,88,133,248

7400 data 165,87,41,248,168,165,87,41,7,170,189,227,193,166,2,240,5

7450 data 17,247,145,247,96,73,255,49,247,145,247,96

7500 data 128,64,32,16,8,4,2,1

7600 data 7,254,199,252,135,251,71,250

7700 data 7,249,199,247,135,246,71,245

7800 data 7,244,199,242,135,241,71,240

7900 data 7,239,199,237,135,236,71,235

8000 data 7,234,199,232,135,231,71,230

8100 data 7,229,199,227,135,226,71,225

8200 data 7,224

8598 rem

8599 rem ****   plot   ****

8600 data 169,254,45,14,220,141,14,220,169,253,37,1,133,1

8700 data 32,43,192,32,141,193

8800 data 169,2,5,1,133,1,169,1,13,14,220,141,14,220,96

8999 rem

9000 rem ****   draw   ****

9100 data 169,254,45,14,220,141,14,220,169,253,37,1,133,1

9200 data 32,21,192,32,72,192

9300 data 169,2,5,1,133,1,169,1,13,14,220,141,14,220,96

58999 rem

59000 rem ***  pulisce schermo  ***

60000 data 169,224,133,250,169,0,133,249,162,32,168,145,249,200,208,251,230,250

60100 data 202,208,246,96

60148 rem

60149 rem ***  definisce colori  ***

60150 data 169,204,133,250,160,0,132,249,165,251,10,10,10,10,133,253,165,252

60200 data 41,15,24,101,253,162,4,145,249,200,208,251,230,250,202,208,246,96

60998 rem

60999 rem ***  text mode/map mode  ***

61000 data 165,248,240,22,169,32,13,17,208,141,17,208

61050 data 169,56,141,24,208,169,252,45,0,221,141,0,221,96

61100 data 169,223,45,17,208,141,17,208

61150 data 169,21,141,24,208,169,3,13,0,221,141,0,221,96
